BTTW_矿物质电缆

产品型号：BTTW

额定电压：0.6/1KV

产品特点：耐火；操作温度高；寿命长；防爆；防水；外径小；机械强度高；耐腐蚀性高

根据市场需求和提高生产效率降低成本，在BTTZ矿物电缆基础上改良的一种矿物防火电缆型号，使防火电缆在生产，安装，敷设和使用更佳方便，更贴近实际应用。

BTTW绝缘电缆又称铜护套轧纹无机绝缘电缆，是有铜护套的防火电缆，柔韧性强，抗撞击强，同时工程造价便宜，切能通过工程防火验收。BTTW绝缘电缆是有它存在的价值的，因为是在BTTZ矿物绝缘电缆存在弊端的基础上改良过的一种新型的防火电缆，它能克服矿物绝缘电缆生产长度有限的弊端，避免安装敷设中出现的中间接头的问题，具有绝缘层不易受潮、安装敷设方便等优点，随着该产品的不断推广，它的优良性能越来越受广大客户的认可，现已广泛应用于基础工业及民用建设中。

BTTW绝缘电缆特点：
1、BTTW绝缘电缆金属护套无机矿物绝缘电力电缆的导体采用多股铜绞线，绝缘采用耐高温合成云母带机械绕包，绝缘层外采用无碱玻璃纤维密实填充，护套采用铜带纵包后焊接成铜管，再经连续滚轧波纹成型。特定要求金属护套不能裸露场合，可以在外面加一层聚烯烃（低烟无卤）护套。
2、较之BTTZ系列相比，保持了高度防火特性的同时，可以做到连续大长度，95㎜?以内也可以做成多芯成组电缆，克服了接头过多、施工难度过大的缺点。但是，波纹铜管焊缝容易开裂、单一云母绝缘，也成为先天性的结构缺陷，对安装工艺能力的要求仍然很高，粤佳信电线电缆也投入大量资金研发去克服这些弊端。
3、防火性能优越，耐火等级不仅满足国标GB12666.6A类950℃,90min，还可满足英国BS6387-1994中规定的A级650℃3h;B级750℃3h; C级950℃3h要求；同时，在燃烧中还能耐受水喷与机械撞击。
4、连续长度长，不管是单芯，还是多芯电缆，其长度能满足供电长度需要，每根连续长度可达1000m以上。
5、截面大，单芯电缆截面可达630mm2,多芯电缆可达70mm2;4、具有柔性，电缆可以盘在盘上，其弯曲半径6-10D。
6、燃烧时无烟无毒，绝缘采用无机材料，燃烧时不会产生任何有害气体，更不会发生2次污染，是真正的环保绿色产品。6、过载能力大，电缆不仅载流量大，而且具有较大的过载能力。根据布线要示，通常电缆表面温度≤70℃，若布线不可触摸，也不与可燃建筑材料相接触时，电缆护套温度可提高到105 ℃。过载时防火电缆长期工作温度可达250 ℃。
7、耐腐蚀，屏蔽性能好，铜护套耐腐蚀性良好，在特殊或对铜有腐蚀的环境下，应在铜护套外加一层低烟无卤或塑料外护层。在铜护套的屏蔽下，无电磁干扰，不会对信号、控制电线电缆传输的信息产生干扰。
8、安全性好，防火电缆能在火焰中正常供电(950℃3小时以上正常供电） ，起动灭火装置，减少火灾损失。铜护套是优良导体，是较好的接地线，大大提高接地保护灵敏度与可靠性。
9、使用寿命长，耐高温不易老化，在正常工作状态下，它的使用寿命在100年以上。
10、柔性防火电缆的运输、安装、安装配件较简单，近似于普通电缆。
11、经济性好，柔性防火电缆由于制作工艺先进，安装简单，在同等条件下其综合费用比矿物绝缘电缆的费用要低。

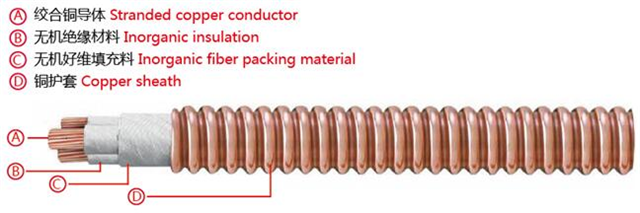

例1：BTTW绝缘电缆结构图BTTW图片

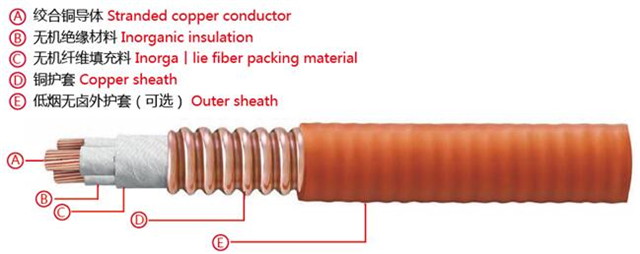

例2：WD-BTTWY结构图WD-BTTWY结构图

例3：BTTW柔性矿物绝缘电缆型号规格

BTTW柔性防火电缆的耐火特性：
1. 按国家标准，电线电缆燃烧试验方法耐火特性试验GB/T 19216.21-2003选用火焰温度950℃~1000℃，燃烧时间为180min，线路保持完整。
2. 按英国BS6378标准，柔性防火电缆能满足以下要求：单纯耐火C级：950℃ 180min；耐火加水W级：650℃ 15min；耐火加机械振动Z级：950℃ 15min（以上测试按顺序在同一根试验上进行）。

BTTW柔性矿物绝缘防火电缆国家电线电缆监督检验中心检测报告通过英国bs6387耐火标准。

BTTW绝缘电缆的电气特性：
1. 额定电压：0.6/1kV；
2. 额定工作电压：轻载500V,重载750V：
3. 额定电流：单芯25A-1800A，多芯16A-500A；
4. 绝缘电阻：绝缘电阻>1000MΩ·km。电缆长度小于100m，则绝缘电阻>10000MΩ；
5. 工频耐压：500V等级电缆和750V等级电缆分别施加2000V和2500V电压在相与相，相与铜护套之间，历时15min，不应发生击穿。

BTTW柔性防火电缆的制造标准JG/T 313-2014 中华人民共和国建筑工业行业标准《额定电压0.6/1kV及以下金属护套无机矿物绝缘电缆及终端》。市面上已经出现部分不良厂家采用铜带联锁铠装假冒BTTW的弧焊螺纹铜护套，联锁铠装并非密封工艺，与普通钢带铠装电缆无异，只是起到外力保护作用，致命点是无法防水，极易受潮短路，更无法通过英国标准BS 6387的喷淋防火测试，综合性能比普通电缆还差，相关单位谨防上当。 中利南电线电缆通过不懈的创新和科研投入给用户提供质量更好，更安全的防火电缆，保障电力的正常通电，粤佳信电线电缆拥有20年的电缆行业经验，引进国外先进技术和设备提供一站式解决方案和技术支持。
